mecanismo de carga mecanismo de descarga
,
unidad de control de movimiento,
adquisición de imágenes, departamento de detección y medición visual Sistema de
control industrial sistema de procesamiento de imágenes
El sistema de detección visual incluye:
cámara industrial, lente industrial, fuente de iluminación, computadora industrial, software de detección visual (incluido el algoritmo de procesamiento de imágenes), monitor, unidad de comunicación, unidad de alarma anormal, mecanismo de eliminación de anomalías, gabinete operativo, cubierta y marco exterior, etc.

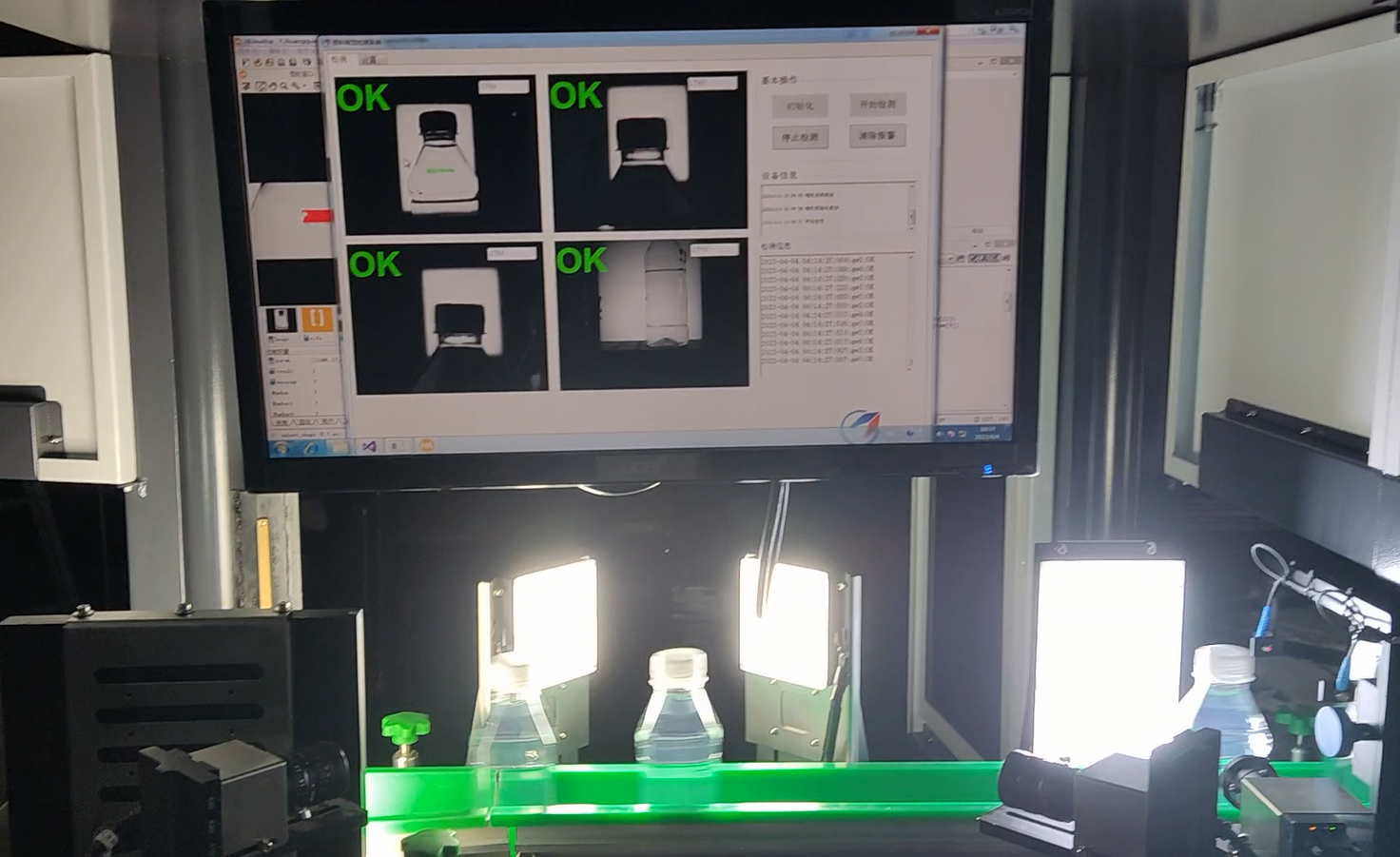

La estación de inspección visual está dividida en dos estaciones. La
estación de inspección No. 1 adopta cámaras duales para tomar fotografías en diagonal de vista lateral y realiza Inspección completa de la boca de la botella de vidrio. El contenido de la inspección incluye inspección de calidad de la tapa de la botella, inspección del anillo de seguridad de la tapa de la botella, identificación del color de la tapa de la botella y si hay una tapa de la botella.
La estación de inspección No. 2 adopta fotografía gran angular de doble cámara, y el cuerpo de la botella de vidrio roto, la apariencia sucia, la apariencia de objetos heterocromáticos visibles, las
botellas vacías, las botellas de vertido y otras condiciones para la inspección de calidad, los productos no calificados se eliminan automáticamente y los parámetros de la máquina son fáciles de editar. , operación simple.
Listar subentrada configuración nombre marca cantidad unidad | |||||
1 |
Configuración visual ·
| Cámara industrial + Cable | Hikvisión | 4 | piezas |
2 | Lente industrial de alta precisión | nenvín | 4 | piezas | |
3 | Fuente de luz óptica + controlador | nenvín | 4 | piezas | |
4 | motor principal industrial | advantech | 1 | piezas | |
5 | Indicador | AOC | 1 | piezas | |
6 | Software de inspección | Vixdetec VS | 1 | piezas | |
7 |
· Control de movimiento mecánico y eléctrico. ·
| Sistemas eléctricos y de control de movimiento. | vixdetectar | 1 | piezas |
8 | Mecanismo de eliminación | AirTAC | 1 | piezas | |
9 | cabina de control | 304SUS | 1 | piezas | |
1 0 | Bastidor de equipos + carcasa | 304SUS+WCB | 1 | piezas | |
1 1 | pinza para botellas | vixdetectar | 2 | piezas | |
***La configuración varía según los requisitos de la línea de producción.
